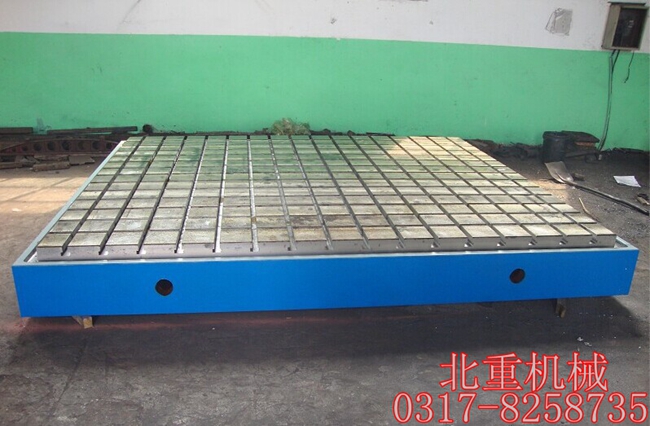

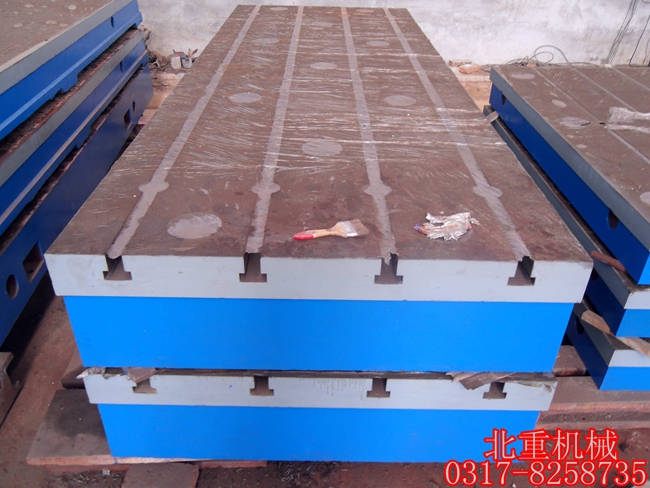

T型槽装配平台

产品分类: 现货供应
T型槽装配平台又T型槽装配平板,装配定盘,主要应用于动力机械设备的装配及调试,表面带有T形槽,可以固定动力机械设备,可以拼装使用。
订购热线:0317-8250620

  简介:T型槽装配平台又T型槽装配平板,装配定盘,主要应用于动力机械设备的装配及调试,表面带有T形槽,可以固定动力机械设备,可以拼装使用。

 T型槽装配平台又T型槽装配平板,装配定盘,主要应用于动力机械设备的装配及调试,表面带有T形槽,可以固定动力机械设备,可以拼装使用。

    1、T型槽装配平台又T型槽装配平板工作面不得有严重影响外观和使用性能的砂孔、气孔、裂纹、夹渣、缩松、划痕、碰伤、锈点等缺陷。
  2、T型槽装配平台又T型槽装配平板的铸造表面应清除型砂且平整,涂漆牢固。
  3、精度登记为0级-3级的平板工作面上,直径小于15mm的砂孔允许用相同材料堵塞,其硬度应小于周围材料的硬度。工作面堵塞的砂孔应不多于4个,且砂孔之间的间距应不小于80mm。
  4、T型槽装配平台又T型槽装配平板应采用优质细密的灰口铸铁或合金等材料制造,其工作面硬度应为170-220HB。
  5、T型槽装配平台又T型槽装配平板工作面通常应采用刮削工艺。对采用刮削加工的3级平板工作面,其表面粗糙度Ra的最大允许值为5um。
  6、平面度公差见表2的规定。
  7、采用刮削工艺应进行涂色对研检验。对研后显示的接触点面积的比率见表3的规定:或者按25mm×25mm正方形面积的接触点数见表3的规定,且任意25mm×25mm中的接触点数之间应不大于5点。
规格:1000×750-3000×6000(mm),特殊规格可根据用户需求制造,大于此规格的装配平台可以拼接。
用途:应用于动力机械设备的装配及调试,表面带有T形槽,可以固定动力机械设备。T型槽装配平台又T型槽装配平板工作面上可加工圆孔、U型孔或长孔。
精度:按国家标准计量检定规程JJG117-91执行,分为3级、精刨两种。
材质:优质高强度灰口铸铁HT200-250,工作面硬度为HB170-240,铸件经过两次人工退火600℃-700℃或自然时效2-3年,完全去除内应力,精度稳定,耐磨性能好。
包装:木制包装。包装前经防锈处理并妥善包装,避免因包装不善而在运输过程中损坏产品。平板经检定合格后,应附有产品合格证;T型槽装配平台又T型槽装配平板合格证上应出厂日期和产品序号。
T型槽装配平台又T型槽装配平板技术要求:
1、平台工作面不得有严重影响外观和使用性能的砂孔、气孔、裂纹、夹渣、缩松、划痕、碰伤、锈点等缺陷。
2、平台的铸造表面应清除型砂且平整,涂漆牢固。
3、平台应采用优质细密的灰口铸铁或合金等材料制造,其工作面硬度应为170-220HB。
4、平台工作面通常应采用刮削工艺。
5、T型槽装配平台又T型槽装配平板平面度公差见表2的规定。
