划线平板

划线平板,铸铁划线平板是我们面对量具市场推出的主打产品之一,也被业内人士称为划线平台、刻线平板、铸铁划线平台,该产品属于铸铁平台系列产品中的一种.
订购热线:0317-8250620

  简介:划线平板,铸铁划线平板是我们面对量具市场推出的主打产品之一,也被业内人士称为划线平台、刻线平板、铸铁划线平台,该产品属于铸铁平台系列产品中的一种.

  划线平板生产设计理念是工作面厚度、侧围厚度和高度、底面筋板的厚度、高度和密度。以保证划线平板的精度划线,就是以最小的成本达到最好的使用效果,划线平板工序按国家最新GB/T 22095-2008标准执行,划线平板标准一般分为以下几种:

  划线平板用途:用来当作精密零件划线的基本工具,是在生产中检验产品的大小尺寸是否符合标准,如有误差或形位偏差时,在其位置做出精密划线,以便进行半成品的再加工。由于该产品平面稳定性好,韧性足,因而成了工件检测或者划线领域的平面基准的量具产品。

  划线平板材质及高温回火:材质为灰铁200—300、球铁400—300,任务面硬度为HB180-300,牌号:HT250、QT400—600。划线平板的铸铁质量和高温回火处理质量对划线平板使用性能产生较大影响:或因残存较大内应力使工作面变形,或因不耐磨损使精度不能保持,或因刮削困难得不到数值小的粗糙度,因此使用划线平板必须注意铸铁材料的选择,采用高温回火处理等方法消除划线平板的残余应力。划线平板的高温回火又称去应力退火、低温退火,这种退火主要用来消除划线平板的残余应力。如果这些应力不予消除,将会引起划线平板在一定时间或在随后的切削加工过程、实际应用产生变形或裂纹。去除应力通常采用高温回火工艺,第一次加热温度为600~700℃后,保温时间为2~8小时。然后炉冷即随炉冷去或空气中自然冷却。若温度超过700℃或保温时间过长,反而会引起石墨化,使划线平板的强度和硬度降低。然后进行机械粗加工后,再进行第二次回火温度为500—550℃,保温时间为3—5小时然后炉冷。采用这种工艺可消除检验平台内部的全部应力。铸铁组织不发生变化。

  划线平板规格:100*100—3000*6000mm大小不等,特殊规格可以按照用户要求来成功订制加工生产,从而满足用户需求。

  划线平板精度:分为0、1、2、3级,工作面采用刮研工艺,上面带有1x2(mm)的刻线,一般间距100x100mm,也可订制。平面度计算公式:(依国家最新GB/T 22095-2008标准)

  划线平板支撑及安装设计要求:按用户承重N吨的压力设计;用调整垫铁或平板支架,便于划线平板使用过程中的调平;承重支撑均匀分布;提供划线平板详细的安装说明,并附安装图纸,包括支撑点布置平面图、调平垫铁下与基础间砌筑体支撑的设计详图、基础图。工件的重量不要超过划线平板的额定载荷,以免造成工作质量降低以及损坏划线平板的结构使之变形。如若需要承重较大的平板时,可由我公司技术人员为您提供设计生产。

  划线平板是我们面对量具市场推出的主打产品之一,也被业内人士称为划线平台、刻线平板、铸铁划线平台,该产品属于铸铁平台系列产品中的一种。我公司可根据客户所需划线平板的承重及精度要求,给您设计合理的图纸,以便提高铸铁划线平板的使用性能。

  划线平板的具体参数等级:

×mm 划线平板/划线平台精度等级
1 2 3
平面度公差(um
200×200 10 20 50
300×200 12 24 60
300×300 12 24 60
300×400 12 24 60
400×400 12 24 60
400×600 14 28 70
500×500 14 28 70
500×600 14 28 70
500×800 16 32 80
600×800 16 32 80
600×900 16 32 80
1000×750 18 36 90
1000×1000 20 39 96
1000×1200 20 40 100
1000×1500 24 48 120
1000×2000 26 52 130
1500×2000 28 56 140
1500×2500 32 64 152
1500×3000   70 174
2000×3000   74 184
2000×4000   88 219
2500×3000   79 186
2000×4500     237
2000×5000     255
2000×6000     292
3000×6000     308

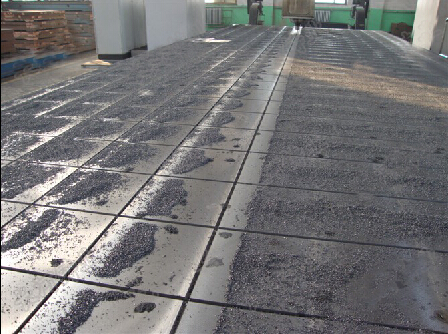

  我公司加工的铸铁划线平板成品拍摄现场:
